Perkenalan
O-deringadalah komponen penyegelan paling mendasar dalam sistem industri seperti hidrolika, pneumatik, dan teknik kimia. Meskipun orang biasanya menganggap "O-cincin" mengacu pada cincin yang memiliki penampang-bulat secara default, cincin O-sebenarnya dapat dikategorikan menjadi tipe bulat, datar, dan persegi berdasarkan bentuk penampang-nya. Oleh karena itu, artikel ini akan menganalisis secara sistematis perbedaan kinerja dan poin-poin penting adaptasi dari cincin O-bulat, datar, dan persegi untuk memberikan referensi bagi pemilihan yang akurat.
Pemahaman Dasar tentang Bentuk Bagian O-Ring Cross-
Untuk menentukan secara akurat kemampuan beradaptasi cincin O{0}}dengan berbagai bentuk, pertama-tama perlu dipahami esensi mekanisme penyegelannya dan bagaimana bentuk memengaruhi kinerja penyegelan.
Intisari Penyegelan
Semua cincin O-mengikuti logika inti yang sama untuk prinsip penyegelannya-penyegelan tipe-kompresi. Ketika cincin O-ditekan ke dalam alur, deformasi elastisnya menghasilkan tekanan kontak awal; selama tekanan ini lebih besar dari tekanan internal medium, kebocoran dapat dicegah.
• Penyegelan statis:Mengandalkan gaya kontak yang dihasilkan oleh kompresi dan-efek penyegelan mandiri. Semakin tinggi tekanannya, semakin rapat segelnya.
• Penyegelan dinamis:Perlu menyeimbangkan gaya gesekan dan penyegelan untuk menghindari kompresi berlebihan yang dapat menyebabkan keausan atau timbulnya panas.
Bagaimana Bentuk{0}}Penampang Mempengaruhi Kinerja Penyegelan
Bentuk penampang-cincin O-secara langsung memengaruhi keseragaman kompresi, area kontak, dan kemampuan adaptasi alur, sehingga memengaruhi kinerja penyegelan.
• Keseragaman kompresi:Terkait langsung dengan stabilitas penyegelan dan tingkat penuaan. Cincin O-bulat cenderung mengalami kompresi satu-sisi yang tidak rata pada alur yang dangkal, sedangkan cincin O-persegi, dengan struktur planarnya, dapat mencapai distribusi gaya yang seragam dan mengurangi penuaan lokal.
• Area kontak:Menentukan efisiensi penyegelan dan kemampuan-anti bocor. Area kontak cincin O-persegi kira-kira dua kali lipat dari cincin O-bulat dengan ukuran yang sama, sehingga lebih andal untuk penyegelan-tekanan tinggi.
• Kemampuan beradaptasi alur:Bentuk yang berbeda memiliki persyaratan berbeda untuk desain alur. Cincin O-bulat kompatibel dengan berbagai jenis alur, cincin O-persegi memerlukan alur persegi khusus, dan cincin O-datar cocok untuk alur datar standar.

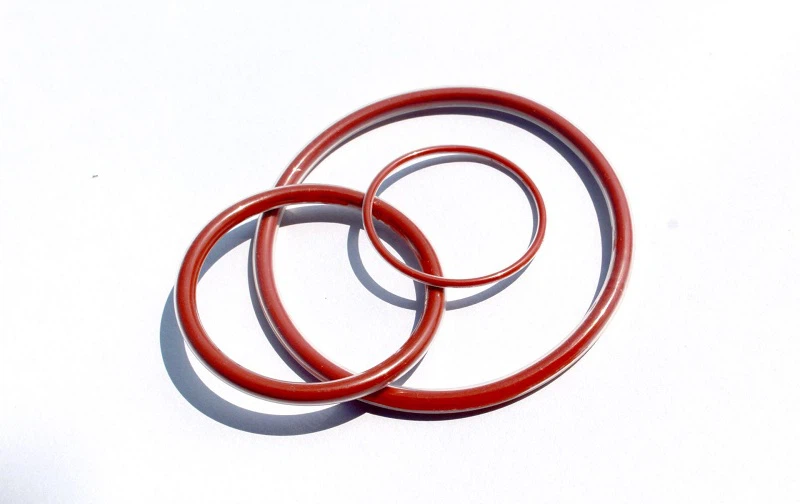

Apa itu Cincin-Bulat?
Cincin O-bulat adalah jenis yang paling umum dengan tingkat standarisasi tertinggi, dengan fitur penampang-bulat.
Keuntungan Inti
• Fleksibilitas yang kuat:Kompatibel dengan berbagai jenis alur seperti alur silinder dan alur datar, yang mencakup skenario penyegelan statis dan dinamis. Mereka dapat digunakan secara mandiri atau sebagai komponen elastis dalam segel gabungan.
• Biaya terkendali:Struktur sederhana memungkinkan produksi mudah, dan produk yang terbuat dari bahan konvensional seperti karet nitril menawarkan efektivitas biaya{0}}yang sangat baik.
• Instalasi mudah:Tidak memerlukan adaptasi alur dengan presisi tinggi, memiliki persyaratan kekasaran permukaan yang rendah, dan memungkinkan penggantian dan pemeliharaan yang cepat.
Keterbatasan Kinerja
• Rawan kegagalan pada tekanan tinggi:Di bawah tekanan tinggi, penampang bulat-dapat diekstrusi ke dalam celah penyegelan, sehingga memerlukan penggunaan cincin cadangan anti-ekstrusi untuk meningkatkan stabilitas.
• Stabilitas yang tidak memadai:Selama gerakan bolak-balik atau memutar, mungkin terjadi sedikit penggulungan atau puntiran, yang menyebabkan peningkatan keausan dan risiko kebocoran yang lebih tinggi.
Skenario Aplikasi Khas
Cocok untuk kondisi penyegelan konvensional seperti sambungan sistem hidrolik, komponen pneumatik, dan permukaan flensa peralatan mekanis. Performanya sangat baik terutama pada tekanan sedang hingga rendah dan kondisi gerakan-gerakan pendek.
Apa itu Cincin O-Datar?
Cincin O-datar memiliki penampang-persegi panjang atau oval dan dirancang agar sesuai dengan struktur penyegelan planar. Mereka sangat cocok untuk sistem dengan batasan ruang dan ketebalan yang ketat. Desain kontur planarnya memungkinkan kontak penuh dengan permukaan perapat, memastikan distribusi gaya yang seragam setelah kompresi, dan dapat kompatibel dengan beberapa sistem sambungan datar standar.
Keuntungan Inti
• Pemanfaatan ruang yang tinggi:Menempati ruang aksial yang lebih kecil, hanya 1/2 hingga 2/3 dari ruang cincin O-bulat dengan ukuran yang sama, sehingga cocok untuk struktur kompak seperti konektor cepat hidraulik pada mesin bergerak.
• Keseragaman kompresi yang sangat baik:Menghindari masalah terguling dan terpuntirnya cincin O{0}}bulat di alur yang dangkal, memastikan distribusi tekanan yang lebih seimbang, dan mengurangi risiko kegagalan pada fluktuasi tekanan ekstrem.
• Kemampuan anti{0}}kebocoran yang kuat:Struktur kontak planar dapat beradaptasi terhadap sedikit ketidakrataan atau goresan pada permukaan, sehingga meningkatkan-pengendalian kebocoran mikro.
Keterbatasan Kinerja
• Rentang aplikasi yang sempit:Terutama berlaku untuk struktur alur datar tertentu, tidak kompatibel dengan alur bulat konvensional. Pemasangan paksa akan menghasilkan kompresi yang tidak merata.
• Performa dinamis yang lemah:Menghasilkan gesekan tinggi pada gerakan-kecepatan tinggi, sehingga tidak cocok untuk skenario penyegelan yang melibatkan rotasi-kecepatan tinggi atau gerakan bolak-balik yang sering terjadi.
Skenario Aplikasi Khas
Mengadopsi teknologi canggih dan konsep internet industri, ini membantu perusahaan manufaktur menciptakan sistem digital terpadu yang mencakup seluruh proses produksi dan manajemen.
Apa itu Cincin O-Kotak?
Cincin O-persegi memiliki struktur penampang persegi atau hampir persegi. Mereka memiliki permukaan kontak penyegelan yang lebih besar dan distribusi gaya yang lebih seragam, menjadikannya umum digunakan dalam sistem penyegelan presisi-tekanan tinggi atau-suhu tinggi.
Keuntungan Inti
• Resistensi tekanan tinggi yang kuat-:Penampang persegi- memastikan bantalan gaya seimbang, yang secara efektif dapat menahan ekstrusi atau deformasi yang disebabkan oleh tekanan sedang, sehingga cocok untuk lingkungan yang keras.
• Stabilitas yang luar biasa:Mempertahankan posisi stabil setelah pemasangan dan kecil kemungkinannya bergeser atau terpelintir karena perubahan tekanan atau suhu.
• Masa pakai lebih lama:Pra-kompresi yang lebih rendah mengurangi penuaan material, sehingga memastikan-performa penyegelan jangka panjang.
Keterbatasan Kinerja
• Persyaratan alur yang ketat:Memerlukan alur khusus yang cocok, dengan persyaratan ketat untuk lebar alur, kedalaman, dan kualitas permukaan.
• Biaya lebih tinggi:Struktur dan pemilihan material yang lebih tepat meningkatkan kesulitan pemrosesan dan biaya produksi.
Skenario Aplikasi Khas
Kebanyakan digunakan dalam-silinder hidrolik bertekanan tinggi, peralatan kimia, sistem ruang angkasa, dan sistem instrumen laboratorium-dengan persyaratan yang sangat tinggi untuk stabilitas penyegelan. Cocok untuk kondisi kerja-statis bertekanan tinggi dan dinamis-kecepatan rendah.
Kesimpulan
Inti dari pemilihan cincin O-terletak pada "menyesuaikan bentuk dengan kondisi kerja": Cincin O-bulat untuk skenario umum konvensional, cincin O-datar untuk kebutuhan ruang-terbatas, dan cincin O-persegi untuk lingkungan presisi-tekanan tinggi. Dalam pemilihan sebenarnya, pertimbangan komprehensif terhadap tekanan kondisi kerja, batasan ruang, dan sifat material diperlukan untuk mencapai penyegelan yang andal dan pengendalian biaya.
